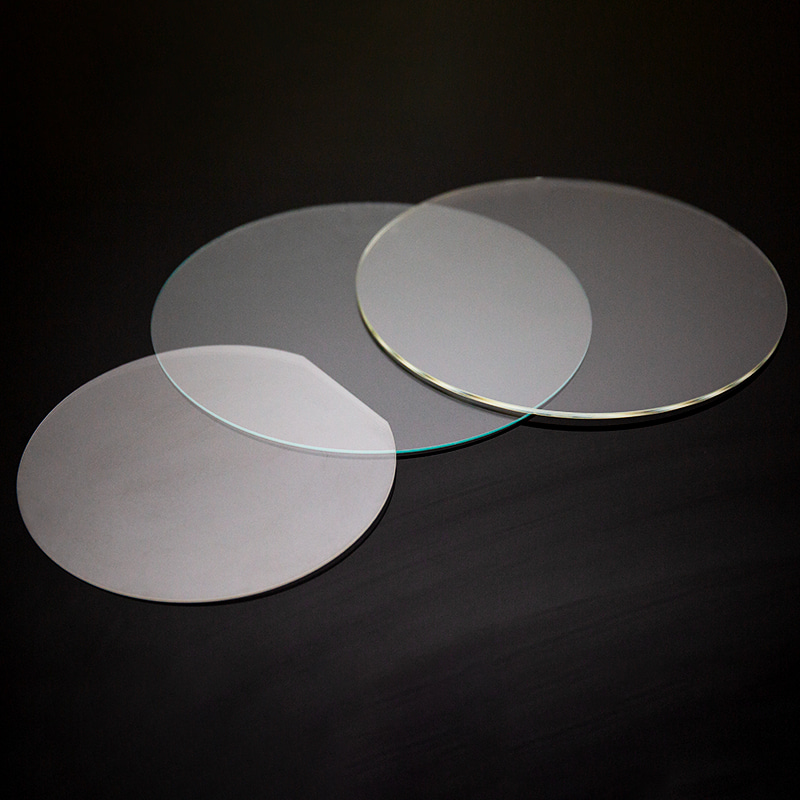

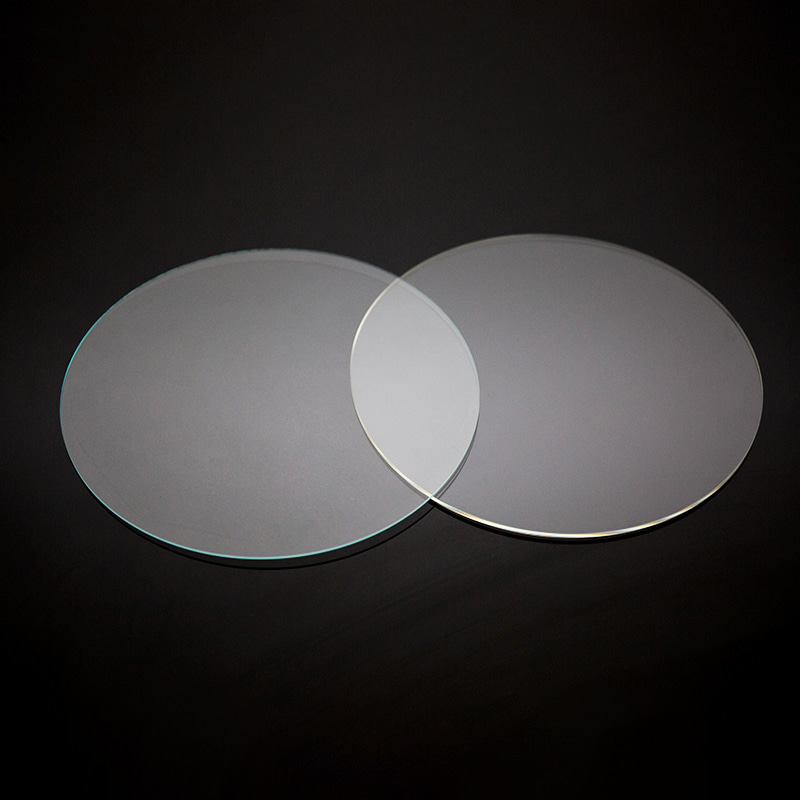

I wafer di quarzo sono materiali ottici ampiamente utilizzati, noto per la loro alta purezza, un coefficiente di espansione termica bassa, alta resistenza alla trazione, trasmissione di luce desiderabile e proprietà elettriche uniche. Pertanto, i wafer di quarzo sono ampiamente utilizzati in vari campi come chip splitter planari PLC, MEMS e semiconduttori ad alta tecnologia.
La nostra azienda è specializzata nella produzione a lungo termine di wafer al quarzo ad alta precisione con uno spessore di ≥0,1 mm e dimensioni esterne di ≥φ2 "". Oltre alle dimensioni convenzionali φ4 pollici, φ5 pollici, φ6 pollici, φ8 pollici e φ12 pollici, offriamo anche servizi personalizzati per altre dimensioni. I wafer di quarzo sono in genere realizzati con materiali di Corning, Nikon, Heraeus, ecc. Per i wafer di quarzo personalizzati realizzati con altri materiali, si prega di contattare le nostre vendite.
A causa delle loro prestazioni ottiche desiderabili, i wafer di quarzo sono anche ampiamente utilizzati nelle applicazioni ottiche e fotoniche. Mostrano elevata trasparenza negli spettri ultravioletti, visibili e vicino a infrarossi, rendendoli adatti a lenti, finestre, prismi e altri componenti ottici utilizzati in laser, spettroscopia e sistemi di imaging. I wafer di quarzo mostrano un assorbimento e scattering ottico minimo, consentendo una trasmissione efficiente della luce. Inoltre, il loro basso coefficiente di espansione termica garantisce la stabilità ottica su un ampio intervallo di temperatura, rendendoli una scelta ideale per richiedere applicazioni ottiche. .
