Wafer ottici: componenti chiave nella tecnologia moderna

Wafer ottici sono componenti essenziali in vari settori ad alta tecnologia, tra cui telecomunicazioni, produzione di semiconduttori e fotonica. Questi substrati sottili a forma di disco vengono utilizzati per creare dispositivi ottici come lenti, filtri e sensori. Comprendere le loro proprietà, applicazioni e processi di produzione può aiutare ingegneri e ricercatori a ottimizzare il loro uso nelle tecnologie avanzate.

Cosa sono i wafer ottici?

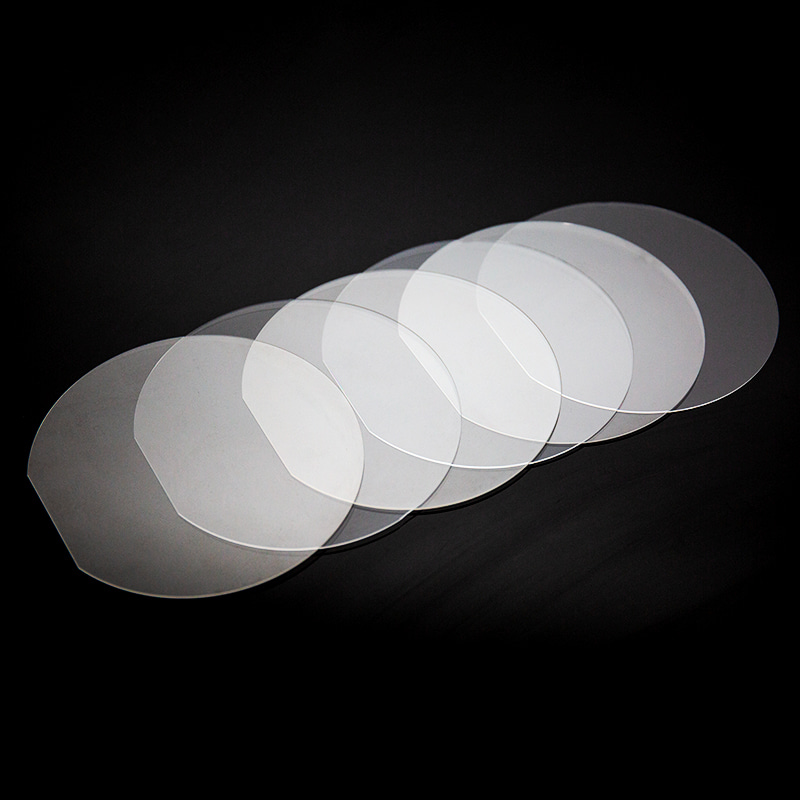

I wafer ottici sono substrati ultra-sottili e piatti in genere realizzati con materiali come silicio, vetro o cristalli ottici specializzati. Servono come base per fabbricare elementi micro-ottici, tra cui:

• Elementi ottici diffrattivi (fa)
• Guide d'onda
• Filtri ottici
• Circuiti integrati fotonici (foto)

Le loro proprietà di precisione e materiale determinano le loro prestazioni in applicazioni come sistemi laser, dispositivi di imaging e fibre ottiche.

Materialei chiave per wafer ottici

La scelta del materiale dipende dall'applicazione prevista, dalla gamma di lunghezze d'onda e dalle condizioni ambientali. Di seguito è riportato un confronto tra materiali di wafer ottico comune:

Ogni materiale offre vantaggi unici, rendendo fondamentale selezionare quello giusto in base ai requisiti ottici e meccanici.

Processo di produzione di wafer ottici

La produzione di wafer ottici di alta qualità comporta diversi passaggi di precisione:

1. Selezione del materiale - Scegliere il substrato giusto basato su proprietà ottiche e termiche.
2. Wafer Flicking - Tagliare i lingotti in wafer sottili usando seghe diamantate o taglio laser.
3. Lucidare -Raggiungere la morbidezza superficiale a livello di nanometro per ridurre al minimo la dispersione della luce.
4. Rivestimento (opzionale) -Applicazione di rivestimenti antiriflette o dielettrici per prestazioni migliorate.
5. Taglio e incisione - modellare il wafer in componenti più piccoli per l'integrazione in dispositivi.

La precisione è fondamentale in ogni fase, poiché i difetti possono degradare le prestazioni ottiche.

Applicazioni di wafer ottici

I wafer ottici sono utilizzati in una vasta gamma di settori:

1. Telecomunicazioni

• Le reti in fibra ottica si basano su wafer ottici per il routing e l'amplificazione del segnale.
• I sistemi multiplexing della divisione di lunghezza d'onda (WDM) utilizzano filtri basati su wafer per separare i canali di luce.

2. Industria dei semiconduttori

• La fotolitografia utilizza wafer di silice fusi per modellare microchip con estrema precisione.
• I wafer di silicio sono essenziali per i circuiti integrati fotonici (foto).

3. Medical & Biotech

• I biosensori ottici rilevano le interazioni molecolari nei dispositivi lab-on-a-chip.
• I sistemi di imaging endoscopico incorporano elementi micro-ottici per la diagnostica ad alta risoluzione.

4. Difesa e aerospaziale

• I wafer ottici a infrarossi consentono sistemi di targeting per imaging termico e laser.
• I wafer di zaffiro sono usati in sensori robusti per ambienti difficili.

Considerazioni chiave nella scelta dei wafer ottici

La selezione del wafer ottico giusto prevede la valutazione di diversi fattori:

• Intervallo di lunghezze d'onda - Assicurarsi che il materiale trasmetta la luce alle lunghezze d'onda desiderate.
• Stabilità termica - Alcune applicazioni richiedono resistenza alle alte temperature.
• Qualità della superficie - I graffi o le impurità possono causare scattering della luce.
• Costo vs. Performance -I materiali ad alte prestazioni possono essere costosi ma necessari per applicazioni critiche.

Tendenze future nella tecnologia del wafer ottico

I progressi nella tecnologia del wafer ottico stanno guidando l'innovazione in più campi:

• Miniaturizzazione - Wafer più sottili consentono dispositivi fotonici compatti.
• Nuovi materiali - I composti emergenti come il nitruro di silicio (Si₃n₄) migliorano le prestazioni in fotonica.
• Integrazione ibrida - La combinazione di materiali diversi (ad es. Silicio e niobate al litio) migliora la funzionalità.

Conclusione

I wafer ottici svolgono un ruolo fondamentale nella moderna optoelettronica, fotonica e telecomunicazioni. Le loro proprietà materiali, precisione di produzione e versatilità dell'applicazione le rendono indispensabili nelle tecnologie all'avanguardia. Comprendendo le loro caratteristiche e i criteri di selezione, gli ingegneri e i ricercatori possono ottimizzare il loro uso nei sistemi ottici di prossima generazione.
