Come prevenire la riflessione posteriore in una lente laser ottica?

Comprendere il problema: perché la riflessione posterioe è pericolosa

La retroriflessione, nota anche come retroriflessione, si verifica quando una porzione del raggio laser ad alta potenza viene riflessa direttamente lungo il suo percorso incidente dalle superfici ottiche, comprese le lenti stesse o il pezzo in lavorazione. Questo non è un fastidio minore; è una modalità di guasto critica nei sistemi laser. Le riflessioni posteriori incontrollate possono viaggiare all'indietro attraverso il percorso del raggio, raggiungendo potenzialmente e danneggiando in modo irreversibile componenti sensibili come la sorgente laser stessa, gli isolatori o i modulatori. Ciò comporta costosi tempi di inattività, riparazioni e condizioni operative non sicure. La sfida principale è che ogni interfaccia aria-vetro, anche con rivestimenti antiriflesso, riflette una piccola percentuale di luce. Con i laser ad alta potenza, questa piccola percentuale può rappresentare una potenza ottica significativa che viaggia nella direzione sbagliata.

Difesa primaria: uso strategico dei rivestimenti antiriflesso

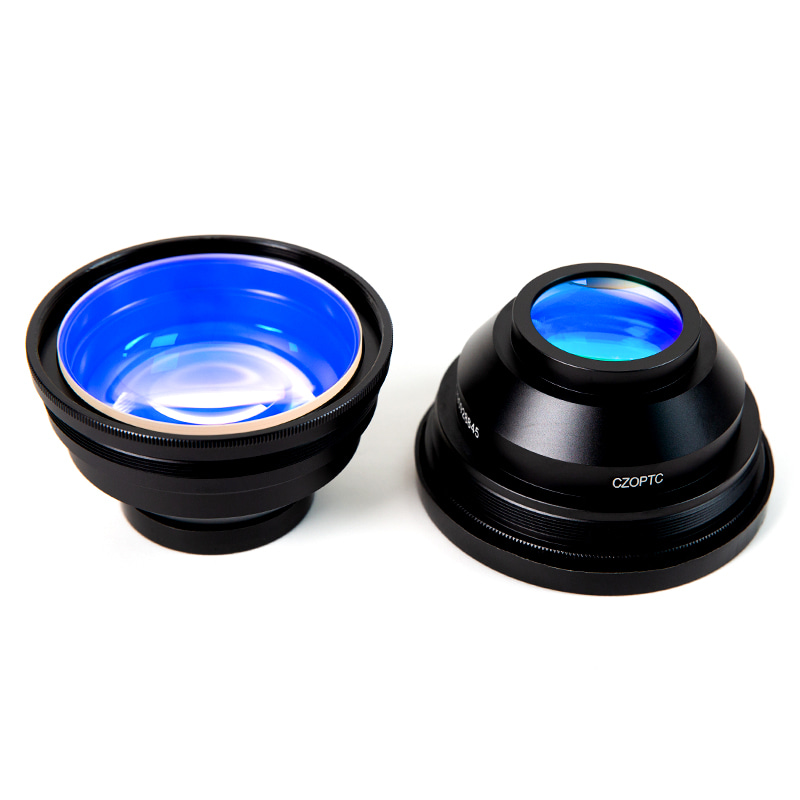

La prima e più fondamentale linea di difesa è l'applicazione di rivestimenti antiriflesso (AR) di alta qualità sul tuo Lente laser ottica . Questi rivestimenti non sono generici; sono stack di film sottile progettati con precisione per parametri specifici. Un rivestimento standard a strato singolo riduce la riflessione, ma per le applicazioni laser è necessario un rivestimento Rivestimento a V or Rivestimento AR a banda larga adattato alla lunghezza d'onda del laser e all'angolo di incidenza. Un rivestimento a V offre una riflettività estremamente bassa (spesso inferiore allo 0,25%) a una lunghezza d'onda specifica, mentre i rivestimenti a banda larga coprono un intervallo. La chiave è specificare il rivestimento in modo che corrisponda ai parametri operativi del laser durante l'approvvigionamento.

Scegliere il giusto rivestimento AR

• Lunghezza d'onda del laser: Specificare l'esatta lunghezza d'onda primaria (ad esempio, 1064 nm, 10,6 µm, 532 nm). Non utilizzare una lente rivestita per 1064 nm con un laser da 1030 nm.
• Densità di potenza: Assicurati che la soglia di danno del rivestimento (misurata in J/cm² o W/cm²) superi il picco del laser e la potenza media sulla superficie della lente.
• Angolo di incidenza: Indicare l'angolo previsto. Un rivestimento ottimizzato per 0° (incidenza normale) avrà prestazioni scarse a 45°.
• Polarizzazione: Per i laser altamente polarizzati, prendere in considerazione rivestimenti ottimizzati per la polarizzazione S o P per ridurre al minimo la riflessione per quello stato specifico.

Progettazione meccanica e ottica per il controllo della riflessione

Oltre ai rivestimenti, la disposizione fisica del sistema ottico è fondamentale. L'obiettivo è garantire che eventuali riflessi residui siano diretti lontano dai componenti sensibili e in un percorso sicuro e assorbente. Ciò implica un'attenta considerazione dell'orientamento dell'obiettivo e del layout del sistema.

Cuneo della lente e orientamento

Non utilizzare mai una finestra a piastre perfettamente parallele come supporto per obiettivo o protezione nel percorso del raggio. Utilizzare sempre lenti con cuneo meccanico incorporato (spesso di pochi gradi) o montare intenzionalmente lenti piano-convesse con la superficie curva rivolta verso il lato ad alto ingrandimento. Questa pratica critica garantisce che i raggi riflessi siano angolati lontano dall'asse ottico, impedendo loro di ripercorrere il percorso verso la sorgente.

Dump e deflettori del fascio

Gestisci attivamente il percorso della luce diffusa e riflessa. Utilizzare discariche di travi (dispositivi altamente assorbenti, spesso raffreddati ad acqua) per catturare e dissipare in modo sicuro l'energia dai raggi diretti fuori asse. Installa deflettori ottici (strutture tubolari con superfici annerite antiriflesso) all'interno del sistema per intrappolare la luce diffusa ed evitare che rimbalzi attorno all'involucro.

Incorporazione di isolatori ottici per sistemi critici

Per i sistemi con guadagno elevato o sensibilità estrema, come laser a fibra, amplificatori o sistemi che utilizzano la comunicazione nello spazio libero, le misure passive potrebbero essere insufficienti. An isolatore ottico è un componente attivo posizionato direttamente dopo la sorgente laser. Funziona come una valvola unidirezionale per la luce, consentendo al raggio anteriore di passare con una perdita minima e bloccando e attenuando la luce che viaggia all'indietro. Gli isolatori sono essenziali quando la riflessione posteriore potrebbe causare instabilità, salto di modalità o danni catastrofici al diodo laser o all'oscillatore.

Migliori pratiche operative e di manutenzione

La prevenzione riguarda anche il modo in cui si utilizza e si mantiene il sistema. Protocolli coerenti riducono significativamente il rischio.

• Pre-allineamento a bassa potenza: Eseguire sempre l'allineamento iniziale del percorso del raggio e il posizionamento della lente utilizzando un laser guida visibile a bassissima potenza o un raggio principale fortemente attenuato. Ciò impedisce riflessioni accidentali ad alta potenza durante l'installazione.
• La pulizia è fondamentale: Contaminanti come polvere, impronte digitali o residui di fumo sulla superficie della lente laser ottica possono diventare siti di assorbimento, causando riscaldamento localizzato, danni al rivestimento e dispersione e riflessione maggiori e imprevedibili.
• Ispezione regolare: Implementare un programma per l'ispezione visiva delle lenti (in condizioni sicure, senza utilizzo di laser) per rilevare eventuali segni di bruciatura del rivestimento, cavità o contaminazione. Utilizzare le luci di ispezione inclinate per rivelare i difetti superficiali.
• Considerazioni sul pezzo: Tenere presente che materiali altamente riflettenti (rame, oro, alluminio lucidato) o angoli di incidenza ripidi sul pezzo possono causare forti riflessioni speculari nel treno ottico. Potrebbe essere necessario regolare i parametri di processo e l'angolo del fascio.

Riepilogo delle strategie di mitigazione per componente

La tabella seguente fornisce una guida di riferimento rapido per applicare questi principi a diverse parti di un tipico sistema laser.

Prevenire efficacemente la retroriflessione non riguarda un’unica soluzione ma una difesa a più livelli. Richiede un'integrazione ponderata di lenti laser ottiche correttamente specificate, una progettazione meccanica intelligente e abitudini operative disciplinate. Implementando queste misure pratiche e specifiche, costruirai un sistema laser robusto e affidabile che protegge il tuo prezioso investimento e garantisce prestazioni costanti e sicure.
